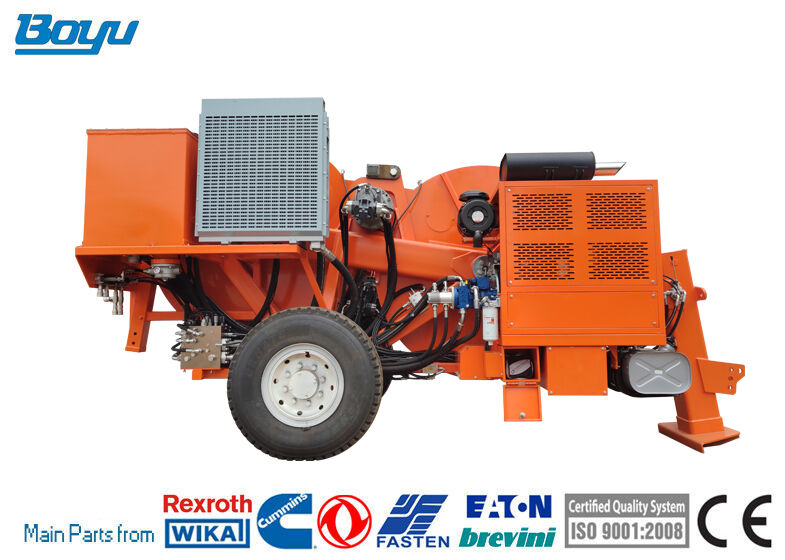

معدات مد الكابلات الهوائية مشد هيدروليكي لسحب الكابلات TY2X70

معدات ربط الخط الجوي TY2X70 سحب الكابلات المضطرب الهيدروليكي

TY2x70 مشبك هيدروليك

• تسمح الآلة لخيط التوتر من قناة مزدوجة حزمة من 630mm²وفي الأسفل في المناطق الجبلية والتلالية، من موصل مزدوج 720mm²والأسفل في الأراضي السهلة، ومقود 720mm²في مختلف المناطق
• وبالإضافة إلى ذلك، يمكن استخدامه للخيط التوتر من كابلات OPGW أو ADSS البصرية و 500kV حبل النقل في مختلف المناطق

الأداء

1. حد أقصى التوتر المتقطع: 2x70kN
2. حد أقصى التوتر المستمر: 2x60kN
3. السرعة القصوى: 5 كم/ساعة
4. السرعة عند الجهد القصوى: 2.5km/h
5. القوة الجاذبية العكسية القصوى: 2 * 60kN / 1 * 120kN
6. السحب عند السرعة القصوى: 2x30kN / 1x60kN
7. سرعة السحب العكسية القصوى: 3 كم/ساعة

السمات

1. قطر عجلة الثور: 1700mm
2. رقم القناة: 2x6
3. أقصى قطر للموصل: 45 ملم
4. الأبعاد الإجمالية (الطول*العرض*الارتفاع): 4700*2300*2700ملم
5. الوزن الإجمالي: 9000kg

ناقل نقل هيدروليكي

1. الآلة يمكنها تحقيق سرعة أقل
2. يتم تزويد الجهاز بنظام ضبط التوتر المسبق.

التكوين

1. - نعممحور صلب للجذب عند السرعة القصوى 15 كم/س مع فرامل وقوف ميكانيكية
2. نظام تبريد زيت هيدروليكي
3. 2 عدادات سرعة رقمية
4. 2 دينامومترات هيدروليكية
5. أدوات التحكم للنظام الهيدروليكي ومحركات الديزل
6. نقطة الاتصال بالأرض
7. مجموعة طاقة هيدروليكية للسيطرة على ما يصل إلى 2 عقدة طبل منفصلة مع محرك هيدروليكي
8. 2 مكابح هيدروليكية سلبية ذاتية التفاعل

أجهزة إضافية

1. نظام الإضاءة للمقطورة
2. أدوار الحبل الموجهة
3. 2 حبل هيدروليكي / مشبك موصل (شحنة إضافية)
4. نظام الفرامل الهوائية للمقطورة
5. مقطورة للجذب عند السرعة القصوى 15 كم/ساعة
6. عداد السرعة الرقمي و العداد
