معدات الشد الهيدروليكي لإنشاء مد الكابلات لخطوط النقل الهوائية

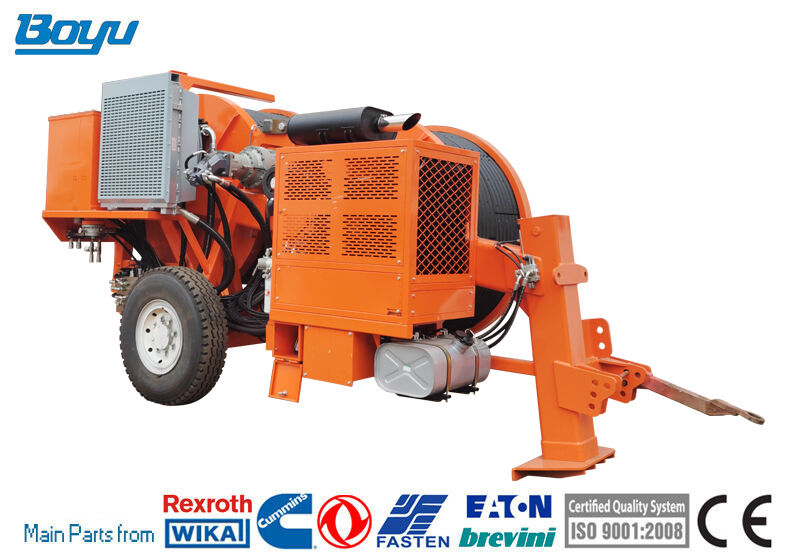

TY2x70 مشد هيدروليكي

تسمح الآلة بالشد المزدوج لموصلات الحزمة المزدوجة بقطر 630 مم² وما دون في المناطق الجبلية والتلال، وموصلات الحزمة المزدوجة بقطر 720 مم² وما دون في الأراضي المنبسطة، وموصلات بقطر 720 مم² في تضاريس مختلفة؛ بالإضافة إلى ذلك، يمكن استخدامها للشد المزدوج للكابلات البصرية OPGW أو ADSS وحبل السحب 500 كيلو فولت في تضاريس مختلفة

الخصائص

قطر العجلة: 1700 مم

أقصى قطر للموصل: 45 مم

عدد الأخاديد: 2x6

الوزن الإجمالي: 9000 كجم

الأبعاد الكلية (الطول * العرض * الارتفاع): 4700 * 2300 * 2700 مم

الأداء

أقصى شد متقطع: 2x70 كيلو نيوتن

أقصى شد مستمر: 2x60 كيلو نيوتن

السرعة عند أقصى شد: 2.5 كم/ساعة

أقصى سرعة: 5 كم/ساعة

السحب عند أقصى سرعة: 2x30 كيلو نيوتن / 1x60 كيلو نيوتن

أقصى قوة سحب عكسي: 2 * 60 كيلو نيوتن / 1 * 120 كيلو نيوتن

أقصى سرعة سحب عكسي: 3 كم/ساعة

التكوين الرئيسي

المحرك: كومنز

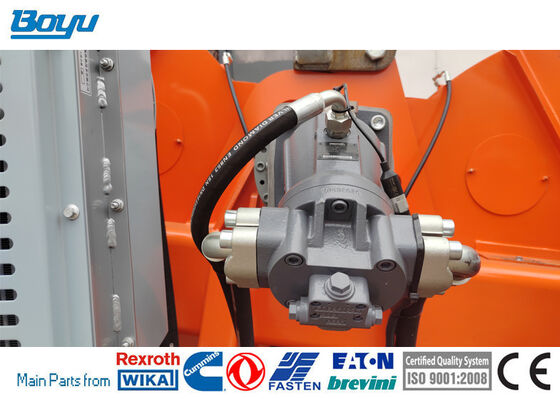

المضخة الهيدروليكية: ريكسروث الألمانية / دانفوس الدنماركية

المحرك الرئيسي: ريكسروث الألمانية / ليدوك الفرنسية

مخفض السرعة: ريكسروث الألمانية / بونفيجليوني الإيطالية

الصمامات الهيدروليكية الرئيسية: صن الأمريكية / أتوس الإيطالية

المحرك

ديزل: 77 كيلو واط (103 حصان)

نظام التبريد: مياه

النظام الكهربائي: 24 فولت

ناقل الحركة الهيدروليكي

يمكن للآلة تحقيق سرعة متغيرة باستمرار.

تم تزويد الآلة بنظام ضبط مسبق للشد.

التكوين

2 فرامل هيدروليكية سلبية ذاتية الفعل

2 مقياس دينامومتر هيدروليكي

نظام تبريد الزيت الهيدروليكي

2 عداد رقمي وعداد سرعة

أدوات تحكم للنظام الهيدروليكي ومحرك الديزل

محور صلب للسحب بسرعة قصوى 15 كم/ساعة مع فرامل توقف ميكانيكية

وحدة طاقة هيدروليكية للتحكم في ما يصل إلى 2 حامل بكرة منفصل مع محرك هيدروليكي

نقطة توصيل التأريض

أجهزة إضافية

نظام إضاءة للمقطورة

2 مشبك هيدروليكي للحبل/الموصل (رسوم إضافية)

بكرة توجيه دوارة للحبل

مقطورة للسحب بسرعة قصوى 15 كم/ساعة

عداد سرعة ومسافة رقمي

نظام فرامل هوائية للمقطورة
