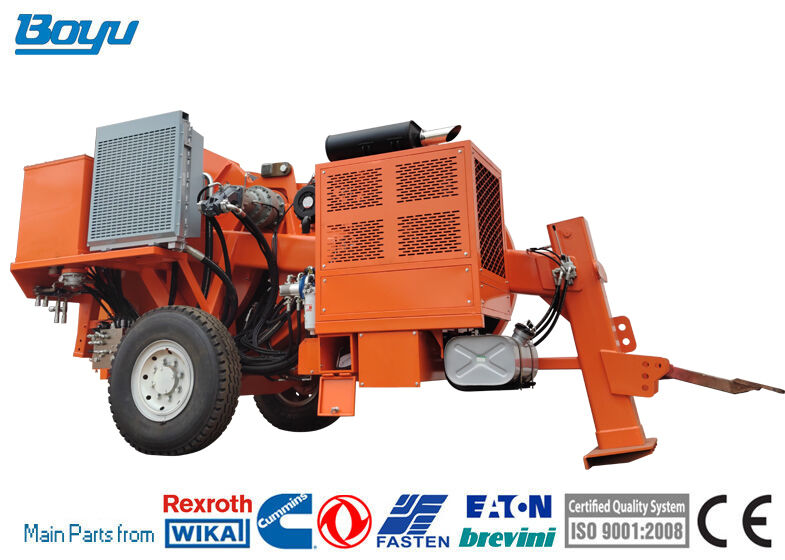

معدات ربط الخط الجوي TY2x70 آلة التوتر الهيدروليكية

TY2x70 مشبك هيدروليك

تسمح الآلة لخيط التوتر من قناة مزدوجة حزمة من 630mm²وفي الأسفل في المناطق الجبلية والتلالية، من موصل مزدوج 720mm²والأسفل في الأراضي السهلة، ومقود 720mm²في مختلف التضاريس ؛ بالإضافة إلى ذلك يمكن استخدامه للسلسلة التوتر من كابلات OPGW أو ADSS البصرية وحبل نقل 500kV في مختلف التضاريس

السمات

قطر عجلة الثور: 1700mm

أقصى قطر للموصل: 45 ملم

رقم القناة: 2x6

الوزن الإجمالي: 9000kg

الأبعاد الإجمالية (الطول*العرض*الارتفاع): 4700*2300*2700ملم

(ب)أداء

حد أقصى التوتر المتقطع: 2x70kN

حد أقصى التوتر المستمر: 2x60kN

السرعة عند الجهد القصوى: 2.5km/h

السرعة القصوى: 5 كم/ساعة

السحب عند السرعة القصوى: 2x30kN / 1x60kN

القوة الجاذبية العكسية القصوى: 2 * 60kN / 1 * 120kN

سرعة السحب العكسية القصوى: 3 كم/ساعة

التكوين الرئيسي

المحرك: كومينز

مضخة هيدروليكية: Rexroth الألمانية / Danfoss الدانماركية

المحرك الرئيسي: Rexroth الألماني / Leduc الفرنسي

خفض السرعة: ألمانيا ريكسروث / إيطاليا بونفيللي

الصمامات الهيدروليكية الرئيسية: USA Sun / Italy ATOS

Eنينجين

الديزل: 77kw ((103hp)

نظام التبريد: الماء

نظام كهربائي: 24 فولت

ناقل نقل هيدروليكي

الآلة يمكنها تحقيق سرعة أقل

يتم تزويد الجهاز بنظام ضبط التوتر المسبق.

التكوين

2 مكابح هيدروليكية سلبية ذاتية التفاعل

2 دينامومترات هيدروليكية

نظام تبريد زيت هيدروليكي

2 عدادات سرعة رقمية

أدوات التحكم للنظام الهيدروليكي ومحركات الديزل

محور صلب للجذب عند السرعة القصوى 15 كم/س مع فرامل وقوف ميكانيكية

مجموعة طاقة هيدروليكية للسيطرة على ما يصل إلى 2 عقدة طبل منفصلة مع محرك هيدروليكي

نقطة الاتصال بالأرض

أجهزة إضافية

نظام الإضاءة للمقطورة

2 حبل هيدروليكي / مشبك موصل (شحنة إضافية)

أدوار الحبل الموجهة

مقطورة للجذب عند السرعة القصوى 15 كم/ساعة

عداد السرعة الرقمي و العداد

نظام الفرامل الهوائية للمقطورة
