تفاصيل المنتج:
شروط الدفع والشحن:
|
| اكتب: | الموتر الكابلات الهيدروليكية لخط النقل | مخفض السرعة: | كوكب جير المبطئ |
|---|---|---|---|
| بدء تشغيل محرك الديزل: | 24V بدء التشغيل الكهربائي | السرعة المقابلة: | 2.5 كم / ساعة |
| التوتر المقابل: | 40 كيلو نيوتن | أقصى شد مستمر: | 80 كيلو نيوتن |
| إبراز: | الموتر الهيدروليكي 24 فولت,موتر الكابلات الهيدروليكية 40KN,الموتر الهيدروليكي الكهربائي لبدء النقل |
||

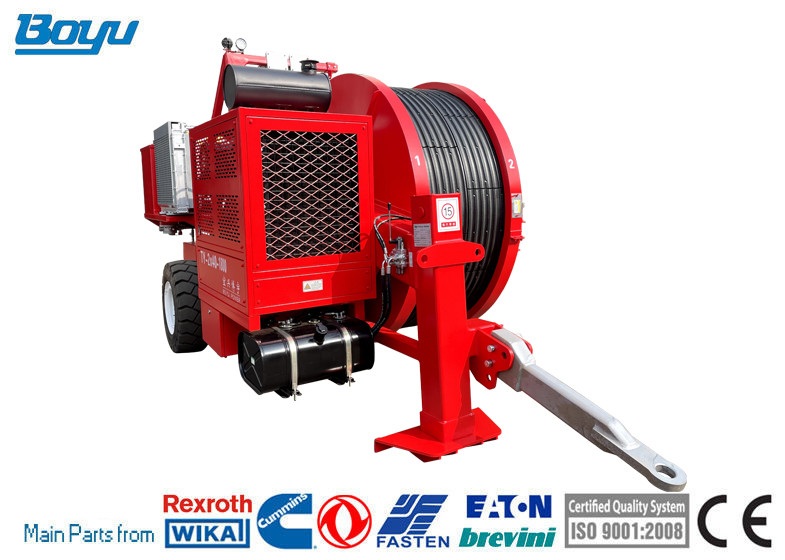

شداد الكابلات الهيدروليكية لخط النقل 24V بدء التشغيل الكهربائي
الأداء الفني الرئيسي
|
حالة التوتر
|
||
| قم بتوصيل السلكين (أو الأسلاك الفولاذية) في نفس الوقت | أقصى توتر متقطع | 2 × 50 كيلو نيوتن |
| أقصى شد مستمر | 2 × 40 كيلو نيوتن | |
| السرعة المقابلة | 2.5 كم / ساعة | |
| أقصى سرعة مستمرة للدفع | 5 كم / ساعة | |
| التوتر المقابل | 2 × 20 كيلو نيوتن | |
| قم بتوصيل سلك واحد (أو سلك فولاذي) في عجلتين متجاورتين | أقصى شد مستمر | 80 كيلو نيوتن |
| السرعة المقابلة | 2.5 كم / ساعة | |
| أقصى سرعة مستمرة للدفع | 5 كم / ساعة | |
| التوتر المقابل | 40 كيلو نيوتن | |
|
حالة الجر
|
||
|
قم بتسليم سلك واحد أو سلك فولاذي ليس في عجلتين متجاورتين (جر عجلة واحدة)
|
قوة الجر القصوى | 40 كيلو نيوتن |
| السرعة المقابلة | 1.5 كم / ساعة | |
| أقصى سرعة مستمرة للدفع | 5 كم / ساعة | |
| التوتر المقابل | 20 كيلو نيوتن | |
| قم بتوصيل سلك واحد أو سلك فولاذي في عجلتين متجاورتين | أقصى قدر من التوتر | 80 كيلو نيوتن |
| السرعة المقابلة | 1.5 كم / ساعة | |
| أقصى سرعة مستمرة للدفع | 5 كم / ساعة | |
| التوتر المقابل | 40 كيلو نيوتن | |
|
محرك
|
|
| نموذج | الكمون 4BT3.9 |
| السرعة الاسمية | 2800r / دقيقة |
| القوة الاسمية (1 ساعة) | 77 كيلو واط |
|
معلمات الهيكل
|
|
| قطر عجلة قوة الشد | 1800 ملم |
| أرقام مقعرة الأخدود | 5 |
| الحد الأقصى لقطر السلك المطبق | 40 ملم |
| الوزن الثقيل للجهاز كله | 7800 كجم |
| الأبعاد الكلية (الطول ، العرض ، الارتفاع) | 4900 × 2310 × 2900 |
| طريقة حبال | نقطة حبال مزدوجة |
|
نظام النقل
|
|
|
مع نظام نقل هيدروليكي ثنائي الحلقة مغلق ومبطئ سرعة الكوكب ، يتم تشغيل عجلة الشد بواسطة ترس أساسي.
في حالة الانعكاس ، يتم توجيه حجم قوة الجر العكسي بواسطة ضغط خروج المضخة.
في حالة التوتر ، يتم تشغيل دوران المحرك الهيدروليكي بواسطة عجلة الشد ؛يتم التحكم في حجم التوتر عن طريق تنظيم ضغط خروج المحرك.
|
|
|
مضخة رئيسية
|
|
|
اكتب
|
مضخة ذات كباس متغير بتحكم هيدروليكي ثنائي الاتجاه (ألمانيا ريكسروث)
|
|
نموذج
|
A4VG71HD
|
|
المحرك الهيدروليكي
|
|
|
اكتب
|
محرك مكبس ذو مكبس كمي ثنائي الاتجاه (ألمانيا ريكسروث)
|
|
نموذج
|
A2FE63 / 61 واط
|
|
مخفض السرعة
|
|
|
اكتب
|
كوكب جير المبطئ
|
|
نموذج
|
306 لتر 2 18.1
|
|
نسبة الانخفاض
|
18.1
|
|
ضغط فتح الفرامل
|
1.8 ميجا باسكال
|
|
الأداء الفني الرئيسي
|
|
|
حالة التوتر
|
|
|
قم بتوصيل السلكين (أو الأسلاك الفولاذية) في نفس الوقت
|
|
| أقصى توتر متقطع | 2 × 50 كيلو نيوتن |
| أقصى شد مستمر | 2 × 40 كيلو نيوتن |
| السرعة المقابلة | 2.5 كم / ساعة |
| أقصى سرعة مستمرة للدفع | 5 كم / ساعة |
| التوتر المقابل | 2 × 20 كيلو نيوتن |
|
قم بتوصيل سلك واحد (أو سلك فولاذي) في عجلتين متجاورتين
|
|
| أقصى شد مستمر | 80 كيلو نيوتن |
| السرعة المقابلة | 2.5 كم / ساعة |
| أقصى سرعة مستمرة للدفع | 5 كم / ساعة |
| التوتر المقابل | 40 كيلو نيوتن |
|
حالة الجر
|
|
| قوة الجر القصوى | 40 كيلو نيوتن |
| السرعة المقابلة | 1.5 كم / ساعة |
| أقصى سرعة مستمرة للدفع | 5 كم / ساعة |
| التوتر المقابل | 20 كيلو نيوتن |
|
قم بتوصيل سلك واحد أو سلك فولاذي في عجلتين متجاورتين
|
|
| أقصى قدر من التوتر | 80 كيلو نيوتن |
| السرعة المقابلة | 1.5 كم / ساعة |
| أقصى سرعة مستمرة للدفع | 5 كم / ساعة |
| التوتر المقابل | 40 كيلو نيوتن |
|
معلمات الهيكل
|
|
| قطر عجلة قوة الشد | 1800 ملم |
| أرقام مقعرة الأخدود | 5 |
| الحد الأقصى لقطر السلك المطبق | 40 ملم |
| الوزن الثقيل للجهاز كله | 7800 كجم |
| الأبعاد الكلية (الطول ، العرض ، الارتفاع) | 4900 × 2310 × 2900 |
| طريقة حبال | نقطة حبال مزدوجة |
|
محرك
|
|
| نموذج | الكمون 4BT3.9 |
| السرعة الاسمية | 2800r / دقيقة |
| القوة الاسمية (1 ساعة) | 77 كيلو واط |
